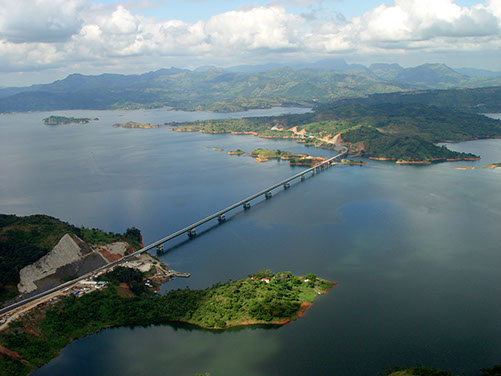

PUENTE “CHIAPAS”

PUENTE “CHIAPAS”

UBICACIÓN:

  • Carretera Chiapas-Ocozocoautla, Tramo Presa Nezahualcoyotl a Ocozocoautla, Km. 981+731.



DESCRIPCIÓN:



  • Distribución: Puente Vehicular de 1208 m de longitud, formado por dos claros laterales de 124 y 92 m de longitud respectivamente y seis claros intermedios de 168 m.



  • Superestructura: Cajón ortotrópico de acero estructural grado 50, construido por el sistema de “Lanzado” desde un extremo.



  • Subestructura: Pilas No. 2 a 8 tipo “jackets” de plataformas marinas, formados por tubos de acero de 2.5 m de diámetro, sobre los que se coló un cabezal de concreto reforzado. El apoyo No. 1 consistió en un caballete de tubos de acero de 2.5 m de diámetro, y el No. 9 en un estribo de anclaje.



  • Cimentación: Pilas No. 2 a 8 mediante pilotes de concreto reforzado de 2.5 m de diámetro, construidas en condiciones sumergidas; Caballete No. 1 mediante pilotes de concreto reforzado 1.5 m de diámetro, y Estribo No. 9 desplantado directamente sobre la roca.



  • Tipo de Pavimento: Asfáltico.





ALCANCES:



Servicio 1



Elaboración del Proyecto Constructivo del Puente Raudales (Posteriormente llamado Puente Chiapas), localizado sobre la Presa Nezahualcóyotl, en el Estado de Chiapas, apoyándose en la información topográfica, batimétrica, sísmica, geológica, geofísica e ingeniería conceptual disponible, así como la elaboración de los estudios complementarios batimétricos topográficos, geológicos, geofísico local, riesgo sísmico y la elaboración de los estudios de incidencia de viento y geotécnico.



Que consistieron en los estudios complementarios Batimétrico, Sísmico, Topográfico, Geológico-Geofísico, Incidencia de Viento y Geotécnico; Proyecto Constructivo de Alternativas de Anteproyecto y Diseño del Proyecto Constructivo del puente.



Servicio 2



Seguimiento para la Aplicación en Obra del Proyecto Constructivo del Puente Chiapas, localizado sobre la Presa Nezahualcóyotl, en el Estado de Chiapas, incluyendo todas las Modificaciones, Aclaraciones, Dudas y/o Necesidades de Proyecto que se Presenten Durante la Construcción.







Mereció diploma del Premio Internacional Puente de Alcántara 2004
